下面是三台冷却塔运行的一个实例，显示联合变频技术产生的节能效果。

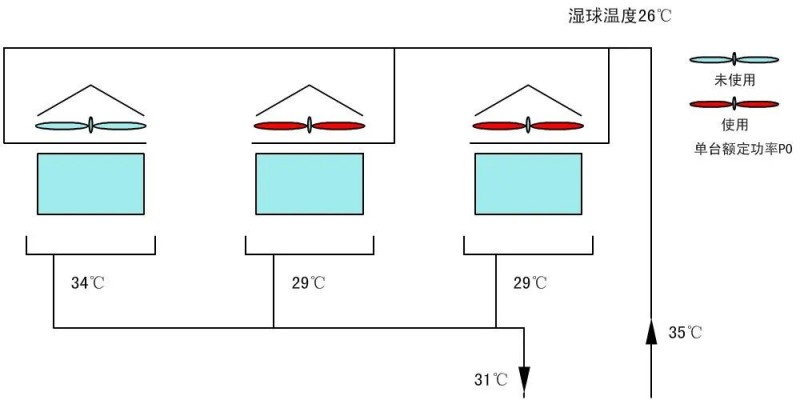

• 方法1：3台开启2台，另1台旁通，功率=2P0，出水温度31℃，方法1具体如图1所示；

图15方法1

混水造成总的冷却塔出水温度较高。

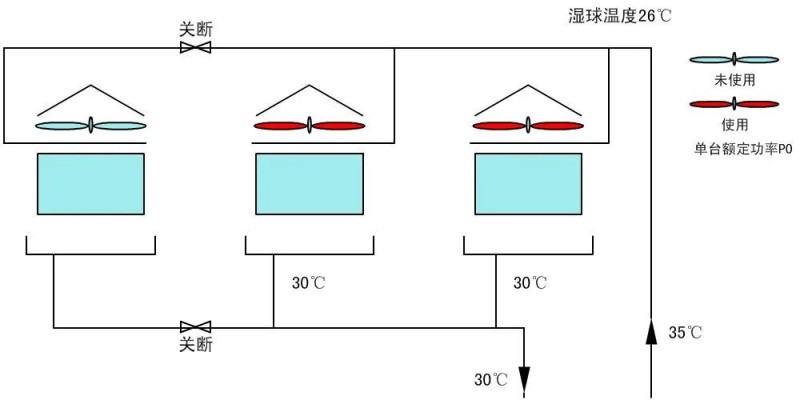

• 方法2：3台开启2台，另1台不旁通，功率=2P0，出水温度30℃，方法2具体如图2所示；


  单台冷却塔的流量过大，冷却效果下降，造成冷却塔的出水温度较高。

  • 方法3：3台全开，联合变频控制，功率=1.5P0 ，出水温度29℃，方法2具体如图3所示；


    • 结论

    在不采用冷却塔联合变频控制的情况下，消耗的功率是开启台数的倍数关系，冷却塔的整体利用率低，冷却水出水温度较高。

    在联合变频工况下，开启了3台冷却塔，额定功率只为1.5倍单台塔额定功率，而出水温度降低到29度，比不采用联合变频技术工况下的出水温度降低1~2℃。
