具体如图13所示。

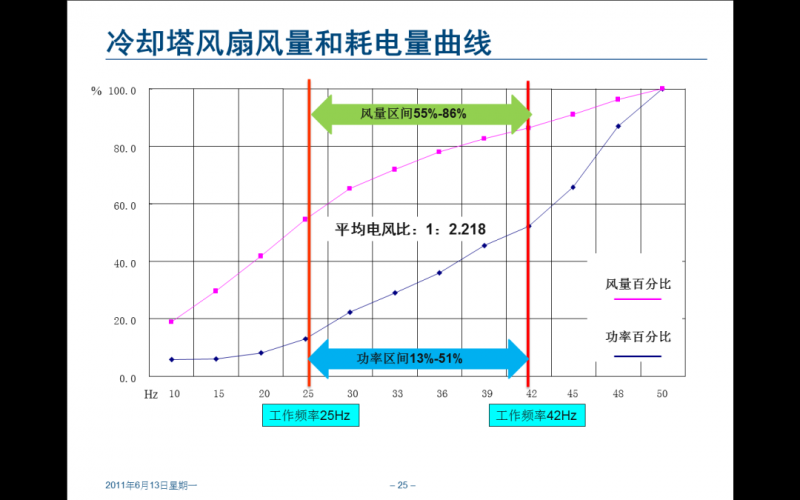

上图是冷却塔风机功率百分比和风量百分比随风机频率变化的曲线图。由图看出，风机功率百分比随频率上升而增大，同时风量百分比也增大，但两者不是线性关系。在频率为25Hz～42Hz时，冷却塔电机耗电量在13%～51%，这时风量可达到55%～86%，该区间的平均电风比例为1:2.218。

该区间两侧的平均电、风比均比此值低。由此得出：频率25Hz～42Hz的区间是冷却塔风机的高效区。

所以，在满足冷机需求的前提下，使冷却塔风机运行在高效区内，可实现节能目的。

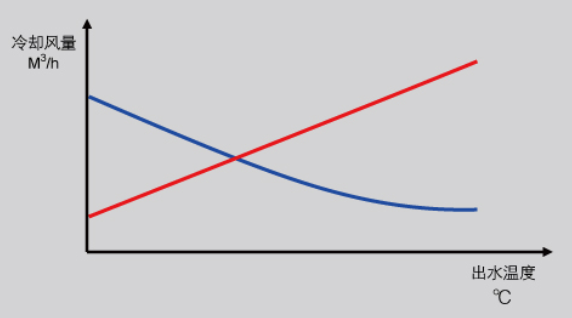

图 14冷却塔风量和出水温度变化的曲线

近湿球温度控制技术，采用图形分辨技术分别分辨机组加载、布水量变化、室外温度变化、湿球变化、大气压变化，尽量使冷却塔的出水温度接近湿球温度。

图14是冷却塔风量和出水温度变化的曲线。随着冷却塔风量的上升，冷却塔出水温度下降。在达到一定风量后，即使继续增大风量，出水温度也几乎不再变化。理论上出水温度始终不会低于环境的湿球温度。系统据此找到冷却塔风机的运行频率点。通过对塔群的控制，将风机运行频率自动锁定在风机高效区间内，实现节能目的。
